DY-4負序電壓繼電器應用范圍

DY-4負序電壓繼電器用于發電機和變壓器的繼電保護線路中，作為電壓閉鎖元件，它反應不對稱故障時線路電壓的負序分量。

DY-4負序電壓繼電器主要技術參數

●額定電壓：線電壓100V、173V、50Hz。

●整定范圍：6~12V、10.4~20.8V。

●返回系數：不小于0.8。

●功率消耗：不大于20VA。

DY-4負序電壓繼電器內部接線及外引接線圖

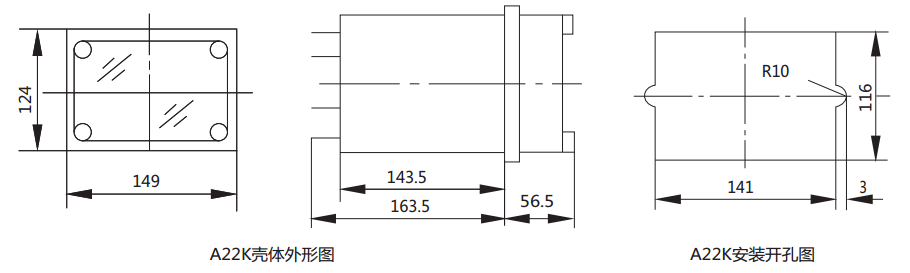

DY-4負序電壓繼電器外形尺寸及開孔尺寸
