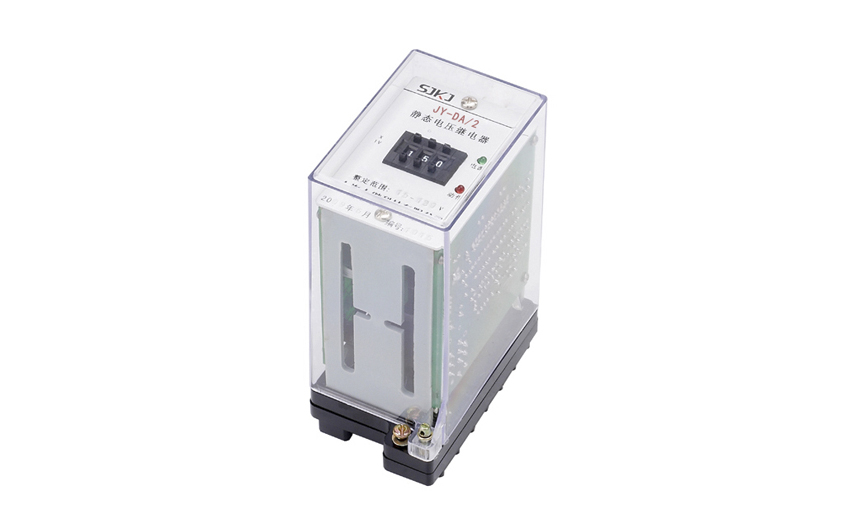

JY-DB/2集成電路直流電壓繼電器概述

JY-DB/2集成電路直流電壓繼電器用于直流繼電保護裝置中，監視直流電壓，作為過電壓保護或欠電壓閉鎖啟動元件， 本繼電器為集成電路型，采用三位撥碼開關整定電壓值、直觀方便、精度高、功耗小、無抖動、動作快、返回系數高等優點。

JY-DB/2集成電路直流電壓繼電器原理

被測電壓經過電阻分壓取樣，得到與被測電壓成比例的取樣電壓Ui，Ui經撥盤整定，再進行整流濾波，得到直流Uo，邏輯回將Uo 與門坎電壓Uz進行比較。對欠電壓繼電器，若Uo＞Uz，則出口繼電器不動作；若Uo＜Uz，則出口繼電器動作。對過電壓繼電器，若 Uo＜Uz，則出口繼電器不動作；若Uo＞Uz，則出口繼電器動作。

JY-DB/2集成電路直流電壓繼電器命名及含義

JY-DB/2集成電路直流電壓繼電器主要技術參數

電壓整定范圍：60V~300V。

功耗：小于3W（出口繼電器動作后）。

動作時間：欠電壓繼電器：0.5倍整定值的動作時間不大于20mS。

過電壓繼電器：1.2倍整定值的動作時間不大于25mS。 2倍整定值的動作時間不大于20mS。

返回系數：欠電壓繼電器返回系數1.04~1.08,過電壓繼電器的返回系數0.97~0.94。

整定誤差：額定值在10V至最大值范圍內，整定誤差不大于2%；在極限溫度下，10V以上任一整定值的誤差不大于3%。

觸點容量：繼電器輸出電路的觸點能斷開電壓不大于250V，時間常數為5±0.75mS的直流有感負荷電路為50W，繼電器觸點可長期接通5A。

電壽命：不低于10⁵次。

機械壽命：不低于10⁶次。

介質強度：繼電器各導電端子連在一起，對外露非電帶金屬部分或外殼之間能承受2000V(有效值)，50Hz的交流電壓歷時1分 鐘試驗而無絕緣擊穿或飛弧現象。

絕緣電阻：繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不 小于300MΩ。 工作環境條件：溫度-10℃~+50℃，相對濕度不大于90%，海拔高度不大于2000M。

抗干擾性能：繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。

JY-DB/2集成電路直流電壓繼電器整定方法和使用

本繼電器采用數字撥盤整定，三位數字從左到右分別為百位、十位、個位，三位數字即為整定的電壓。列如：三位數字是220，即為220V。

JY-DB/2集成電路直流電壓繼電器內部接線圖及外引接線圖（正視圖）

JY-DB/2集成電路直流電壓繼電器外形尺寸及開孔尺寸
